北大深研院孟鸿课题组开发了可修复和多种环境适用的凝胶并应用于无离子泄露风险的离电(iontronic)传感器

发布时间:2023-03-21

点击量:

水凝胶材料是实现柔性/可拉伸电子器件应用的候选材料之一,具有生物相容性,优异拉伸性等优点。但由于含水量存在环境稳定性差的问题,即低温下冻结,干燥环境下失水,高湿度下吸水膨胀。添加有机溶剂可以提升抗冻和保水能力,但是目前的研究多聚焦于添加大量甘油使得水凝胶在低温和干燥环境下使用,却忽略了此时高湿度下水凝胶的使用问题。另一方面,传感器是水凝胶的重要应用方向。其中,离电传感器因为灵敏度高,抗干扰能力强等优点在近来备受关注。但是目前用于该类型传感器的材料存在离子泄露,以及受潮湿度影响较大的缺陷。

1 基于內盐型凝胶的离电型传感器无离子泄露的风险;经绿色溶剂改性水凝胶介电层,传感器可于高温、雨天、低温等环境使用。



针对以上问题,近日,博一吧白菜网站大全孟鸿课题组在国际知名期刊Advanced Materials上发表题为Wide Humidity Range Applicable, Anti-Freezing and Healable Zwitterionic Hydrogels for Ion-Leakage-Free Iontronic Sensors的研究论文(DOI: 10.1002/adma.202211617)该研究在內盐DMAPS水凝胶中加入了一种绿色溶剂——丙酮缩甘油solketal在较宽的湿度范围下,solketal水凝胶的水含量和机械性能稳定性方面优于最常用的溶剂--甘油。此外,得益于solketal的存在一种疏水性的低聚物液体PPG)可以被引入,以进一步改变水凝胶的特性。所得的水凝胶在湿度为30%90%RH和温度为-2040°C的范围内实现了约2000%的断裂应变,并具有良好的自愈性。利用水凝胶中的两性离子基团和稳定的水含量,优化后的水凝胶被用作电介质层来构建一个离子型压力传感器。实现了无泄漏离子、高灵敏度(>1100 kPa-1)、广泛的湿度和温度适用性。通过将水凝胶基底与Ag@poly(DMAPS)浆料相结合,得到宽湿度的可愈合和可拉伸电极。将高性能的电极和电介质层整合在一起,开发了一个全器件可愈合的高灵敏度传感器。

具体的,通过对含四种不同有机高沸点溶剂的聚DMAPS水凝胶进行对比分析,发现了含有solketal的水凝胶在多种环境下具备最优异的稳定性和可用性,特别是含量达21% vol.的情况下,水凝胶在潮湿和干燥环境下都具有一致的断裂伸长率(约1200%)。同时,由于solketal的独特特性,可以在不添加表面活性剂和小分子电解质的情况下加入疏水的PPG,在水凝胶内部引入疏水胶束结构进一步提高性能,优化后的DS21P2水凝胶在宽湿度和温度条件下都展现出优异的力学性能和可自愈性。

2 聚(DMAPS水凝胶优化与性能表征


solketal与目前最常用的甘油相比较,发现solketal水凝胶在宽湿度范围内展现出更好的含水量和性能稳定性。采用MDDFT计算进行了原理解释,发现环境水分变化时,solketal分子结合的H2O分子数变化更少。这是因为,solketal-H2O体系对第2H2O分子的结合能更低,这意味着solketal分子不太可能失去第2H2O分子solketal-H2O体系对4和第5个配位的H2O分子的结合能更高,标志着在高湿度下会结合更少的H2O分子。因此,solketal水凝胶显示更好的环境稳定性。

3 甘油solketal的水凝胶性能比较及分子理论计算表征


离电传感器主要是利用EDL的超级电容特性来实现高灵敏度等特性。由于DS21P2水凝胶聚合物链上有许多锚定在聚合物链上的两性离子基团,且能够在广泛的湿度水平上含有相对稳定的水含量所以能够产生丰富的自由离子,与电极形成EDL因此将其双面微结构化后作为传感器的介电层。所得器件在多种环境条件下展现出优异的性能(灵敏度均>1100 kPa-1,更重要的是具备离子安全性,在浸泡24小时后性能毫无衰减。

4 DS21P2水凝胶应用于离电传感器:原理及性能表征


为了实现器件的可拉伸性和自愈性,将DS21P2水凝胶作为基底制备了高性能且可自愈的可拉伸电极。将电极与水凝胶介电层集成,得到可拉伸的高性能传感器。由于水凝胶的自愈性,该器件可直接佩戴在人体上,在50%应变下仍有响应。更重要的是,该器件的每一部分都可实现快速的自愈合,在实际使用中具有独特优势。

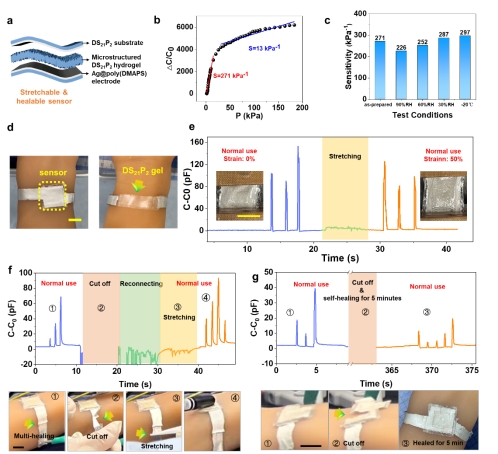

5 可拉伸可自愈传感器性能及佩戴时的自愈合展示



博一吧白菜网站大全孟鸿教授和张超红研究员为该论文共同通讯作者,博一吧白菜网站大全2020级硕士生赵怡茜为论文的第一作者。上述研究得到国家自然科学基金委员会,广东省基础与应用基础研究基金委员会,深圳市科技创新委员会的支持



论文连接:https://doi.org/10.1002/adma.202211617
